如何選擇涂裝體系，ISO 12944防護涂料體系介紹

最近經常有客戶來咨詢，怎么正確選擇涂層體系呢？ISO 12944的內容那么多，我怎么確認我的產品是用在C2, C2, C3, C4, C5, CX, lm1, lm2, lm3, lm4中的哪個環境呢？業主說涂層要撐15年，我怎么證明？等等。為了回答這些問題，我們將其總結如下（簡稱為ISO 12944 4S方法），供大家參考。



4S 方法如下：

Step 1: 確認腐蝕類別（ISO 12944-2）

Step 2: 確認防護涂料耐久性  (ISO 12944-1）

Step 3: 選擇工程需的涂層體系（ISO 12944-5)

Step 4: 涂層體系實驗室驗證（ISO 12944-6，可選）



詳細描述如下：



1. 確認腐蝕類別（ISO 12944-2）

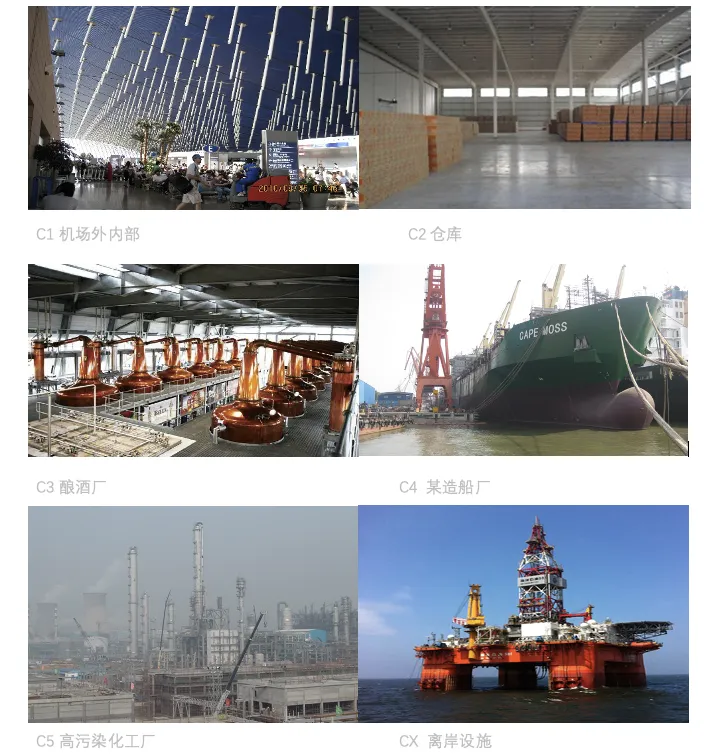

大氣環境分為6種大氣腐蝕性等級:

C1 很低的腐蝕性 (Very low)

C2 低的腐蝕性 (low)

C3 中等的腐蝕性 (Medium)

C4 高的腐蝕性 (High)

C5 很高的腐蝕性 (Very High)

CX 極端的腐蝕性 (Extreme)









浸沒在水中或埋在土壤中分為4類等級：

Im1 淡水

Im2 海水或微咸水 沒有陰極保護

Im3 土壤

Im4 海水或微咸水 帶有陰極保護





2、確認防護涂料耐久性  (ISO 12944-1）



標準規定了以下4種不同的耐久性范圍：

低（L） 不超過7年

中等（M） 7-15年

高（H） 15-25年

很高（VH） >25年

防護涂料的耐久性不是“擔保期限”， 擔保期限通常比耐久性短，且沒有規則來闡述這兩個時間的關聯性。環境類型”和“涂料體系的耐久性”是選擇涂料體系的主要參數，必須引起關注。



3、選擇工程需要的涂層體系（ISO 12944-5或ISO 12944-9 CX環境)

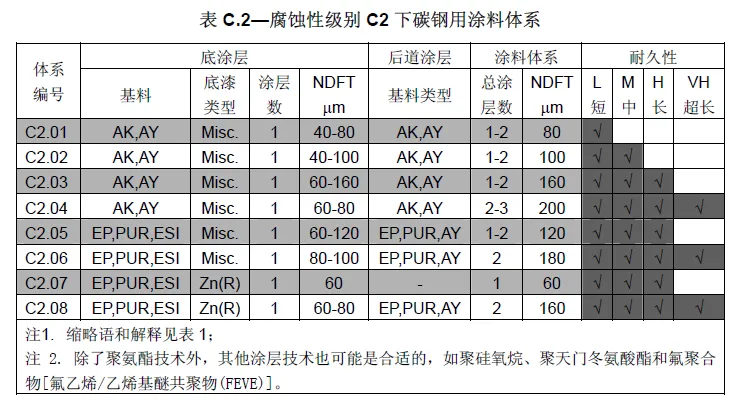

根據基材選用標準推薦最小的涂層體系，標準里面涂層體系都是結合現場應用經驗和按ISO12944-6實驗室性能測試結果給出的，具有很好的參考價值。如以下表C2表：



注意點：

1、體系在實踐中已經被證實是行之有效的，但該列表不可能把所有涂料類別都列舉出來，其它一些類似體系也可能是可行的。

2、在給定的基料類型下，涂層的性能，根據涂料的具體組成不同而會有很大的變化。在第6 章中描述的基料類型只是例子，其他類型的涂料也是可以使用的。

3、新技術在不斷地發展，并經常受到政府法律法規的影響，那些經以下方法被證明性能有效的新技術是可以被接受的

a） 這些新技術應用后，經追蹤和記錄被驗證是行之有效的。

b） 實驗室測試的結果至少符合ISO12944-6和ISO12944-9要求



4. 涂層體系實驗室驗證（ISO 12944-6）或涂層體系的預認證（ISO 12944-9）

根據標準選用涂層配套體系，如果業主要求對其進行實驗室測試，就要對涂層體系進行實驗室測試，主要依據是ISO12944-6或ISO 12944-9這兩份標準。如果您的涂層是新的技訂剛需要進行實驗室驗證。



ISO 12944 4S 法 舉例說明：

客戶：國外某知名電氣公司

對象：戶外電控柜（基材為碳鋼）

環境：沿海工業區（200米內）

計劃服役：20年



Step 1: 確認腐蝕類別（ISO 12944-2）

這個案列在沿海工業區，沿海工業區一般都是能源，石油，化工企業，所處的環境是高濕高鹽和高腐蝕，所以按下表選的環境類型是C5.





Step 2: 確認防護涂料耐久性  (ISO 12944-1）

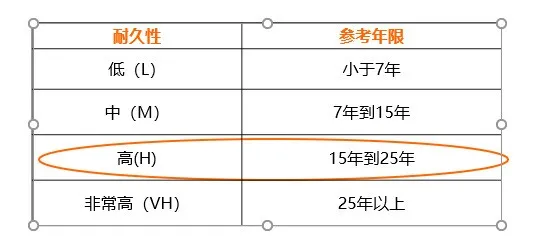

設計服役年限是20年，按下表，先擇的是15年~25年，所以耐久選擇“高“（其實很多涂層的耐久性設計還會把建設周期也考慮進去，一般認為2年）。



Step 3: 選擇工程需的涂層體系（ISO 12944-5)

該樣品的基材為碳鋼，環境為C5,耐久性為“高“，所以我們選測ISO 12944-5中給合表B.1,B.2 選擇附錄C 中的表C.5-腐蝕性級別C5 下碳鋼用涂料體系,選擇ISO 12944-5/C5.03 或ISO 12944-5/C5.07。





Step 4: 涂層體系實驗室驗證（ISO 12944-6，可選）

根據所選的體系進行實驗測試驗證，這一步不一定需要進行，如果業主同意按標準的推薦的體系進行，就沒有必要進行。但是如果要寫進合同減少后期糾紛，可在同簽訂前進測試確認或者在項目進中期進行抽檢驗證，以確保項目質量。

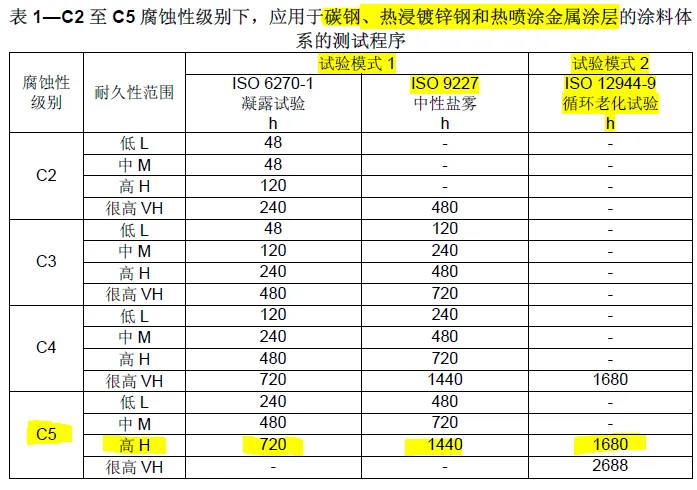

根據ISO 12944-6 ，C5-H測試項目如下表，（總共有兩種試驗?zāi)Ｊ剑�具體選那種模式呢？哪種比較好過，歡迎在評論區討論）。





測試后3塊板中，有兩塊板符合標準的要求，判定為合格。



本文來源于“SGS工業服務”公眾號，可點擊原文進入。
